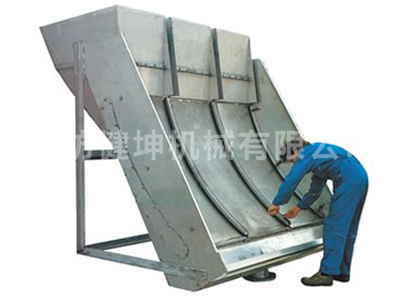

S型溢流式弧形篩


產品簡介：

S型自流式弧形篩是總結國內弧形篩工藝，并引進國外新技術而研發新一代纖維回收設備，該設備無轉動及振動部件，不需動力傳動，操作簡單可靠。可廣泛用于造紙工業中的白水過濾、纖維回收、紙漿濃縮（與壓力篩良漿出口對接來提高漿的濃度）、廢紙脫墨凈洗等固液分離系統，以及紡織印染、食品、釀造制糖等行業生產工藝中的篩濾設備。是一種用途廣泛，節能型水處理設備。

S型弧形篩是要被篩選的液流通過進漿箱進入，依靠水流的重力通過一個堰嘴流向篩板，在與篩柵作相對剪切運動時，分離固形物和液體，達到篩濾的目的。同時，網上聚集的固形物，借助液流滾動下來，液體不斷地水力沖刷篩柵，使其起到自凈作用，從而完成篩網連續自凈和固形物不斷收集的全過程。自動清洗水裝置可以自動高壓清洗篩板，免除篩板堵塞的可能，整體不銹鋼結構，環境適用性極強，免除腐蝕可能。

要想讓弧形篩功能好，很重要的一點是形成篩板的棍條應有一個銳利的上邊緣與流體接觸。如果水中含有磨損性物質，篩子棍條的上邊緣將逐漸地被磨的圓鈍，而其下邊緣將磨的銳利起來。

在這種情況下，將篩板定期的上下顛倒一下，有利于延長篩板壽命并恢復篩選效率。懸浮液中的纖維總是沿著流動方向有序地排列著。這樣一來，絕大部分長度比篩縫寬的纖維將被截留在篩板表面，滑下至排放口，根據應用場合不同，排放濃度為3-4 % 的固形物。

在正常操作條件下，篩板會使得流體連續紊亂。如果在非正常情況下有發生堵塞的傾向時，即使在運行過程中，也可以很容易地靠水管進行清洗。在極困難的使用場合，可以給篩子安裝上一個擺動式的清洗裝置，以一定間隔自動執行整個篩選表面的清洗。篩漿機清洗水的消耗是每個篩板120 LPM ( 32 GPM ) ，所需要的水壓是70 Bar (100psi）。

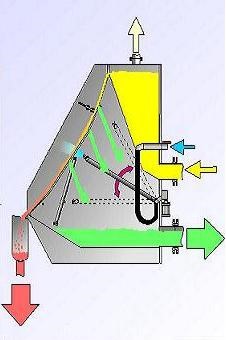

結構示意圖
